水中スタッド溶接システムとは
ボルト毎の溶接状態を管理でき、省スペースでの作業が可能なシステムです。
当社の水中スタッド溶接システムは、CO2排出量削減最大1/11を可能にします。また、画期的な高効率作業と安全施工、工期の短縮が可能です。
岸壁補修 QUAY REPAIR
水中スタッド溶接システム
ウェット型水中スタッド溶接機の特徴
-
打設ボルト最小寸法が50mmの施工が可能。
-
水中スタッド溶接システム頭つきスタッド・異形鉄筋スタッド・ねじ付きスタッドの打設が可能。
-
スタッド打設間隔が50mmピッチで施工可能。
-
電波流系をリアルタイムにモニタリングし、一本ごとの品質管理が可能。
-
省スペースに機材が配置可能。
-
機械が小型のためCO2の排出量も大幅に減少します。
-

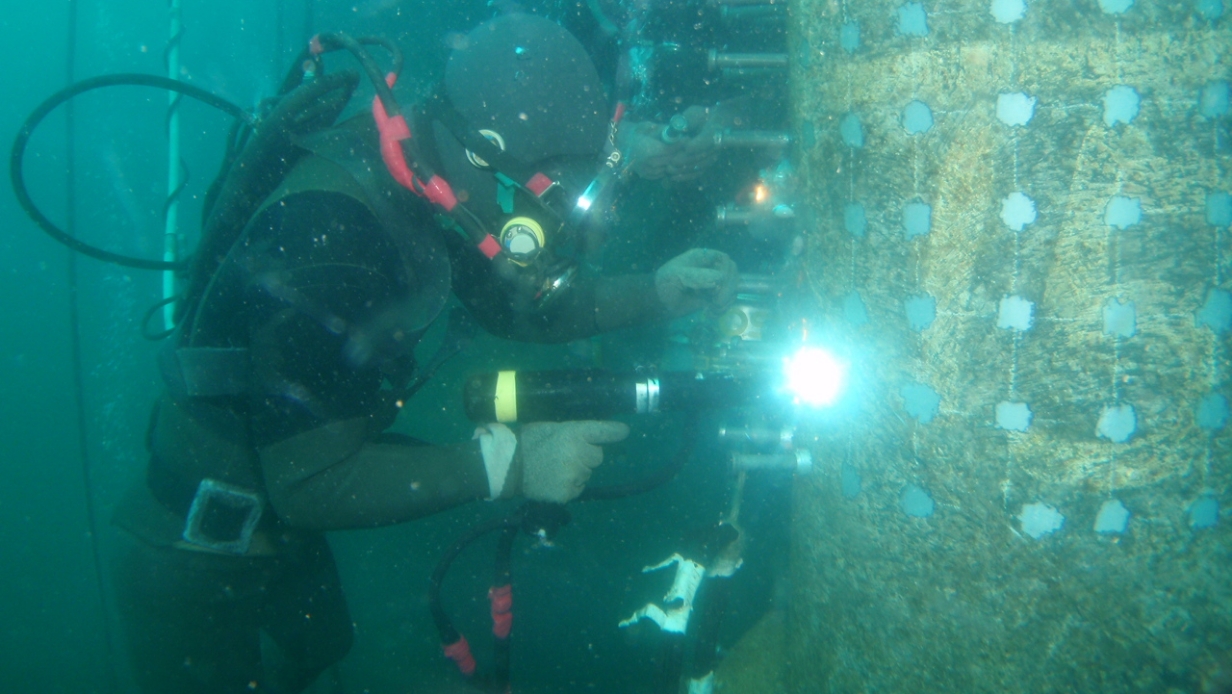

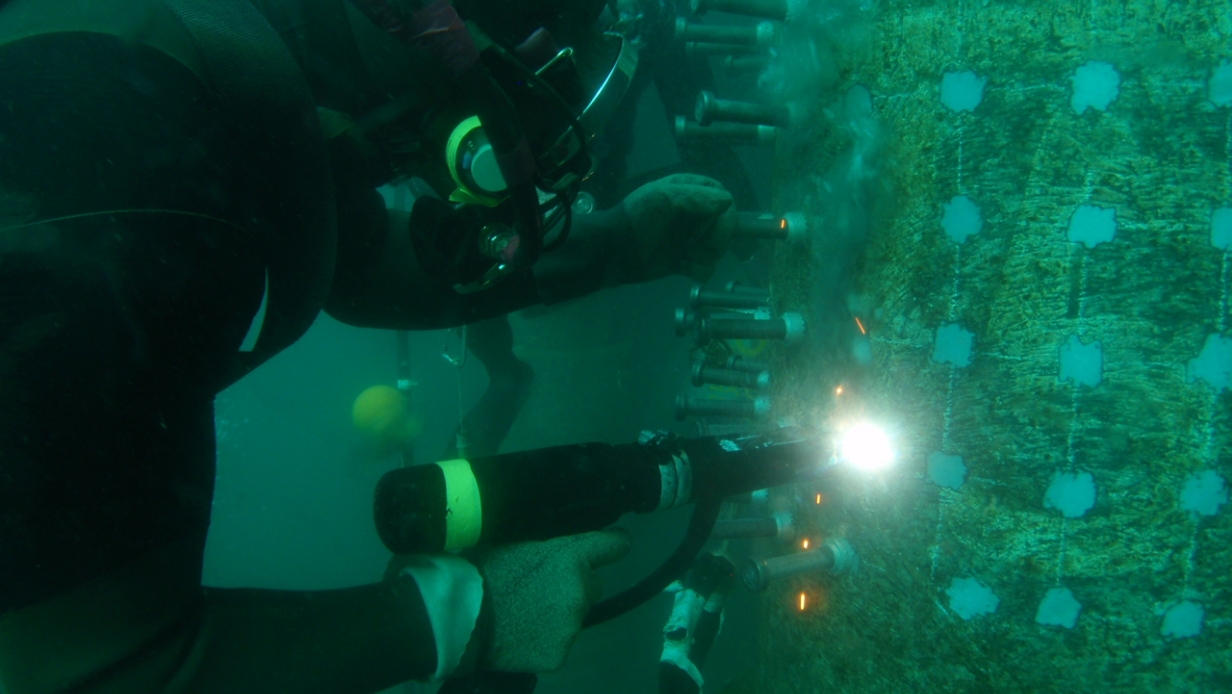

水中溶接スタッド溶接状況
-

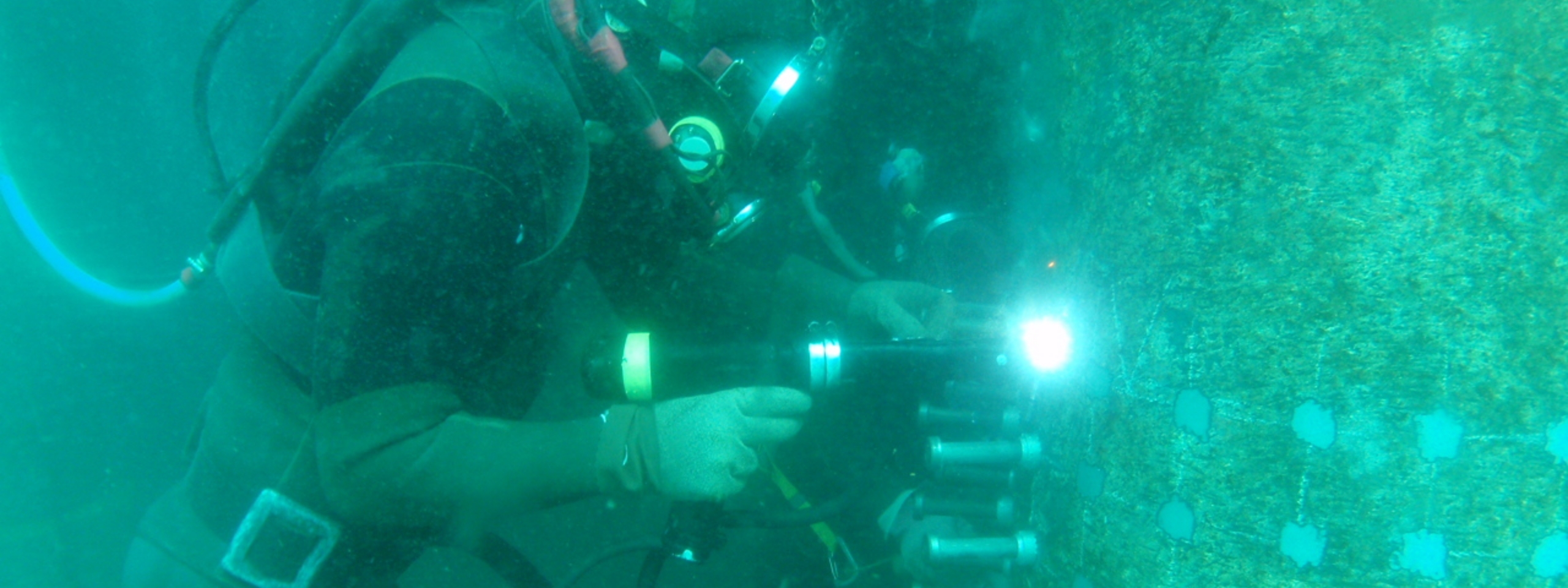

水中溶接スタッド溶接状況
水中スタッド溶接システムを利用した工事実績
-
官庁工事
水中スタッド溶接工
発注者：
四国地方整備局
規模：
Φ16mm×100Ｌ : 1,872本
備考：
令和5年7月31日～令和5年8月12日
国道32号高知橋耐震補強外工事
-
官庁工事
水中スタッド溶接工
発注者：
大阪市港湾局
規模：
Φ19mm×80Ｌ : 1,954本
港区海岸通3丁目(C-18・19)堤防補修工事
-
官庁工事
水中スタッド溶接工
発注者：
愛媛県
規模：
Φ16mm×100Ｌ : 5,340本
備考：
令和5年4月12日～令和5年12月25日
補三局補第1号の1他(重)三島川之江港港湾局部改良工事
水中スタッド溶接システムに関するよくある質問
Q. 板厚3ｍｍの鋼矢板に水中スタッド打設は可能ですか？
A. 打設可能な板厚は、5ｍｍ以上かつ施工するスタッド径の1/3以上必要です。
Q. 水中スタッド打設可能な最大水深は何ｍですか？
A. 頭付スタッド径φ16ｍｍ以下で水深20ｍ未満です。
しかし現場条件により変わる場合がございますので、お気軽にお問い合わせください。
Q. 水中スタッド打設に必要な原地盤からの高さは何㎝ですか？
A. スタッド銃を構えるスペースがあれば可能なので、5cm以上必要です。
しかし原地盤から5cm以上あってもスタッド銃が構えることが出来なければ施工不可能です。
Q. スタッド機材の容量はどれくらいですか？
A. ワンボックス（ハイエース・キャラバン）1台で積載可能です。
Q. ウエット工法とドライ工法と溶接強度は違いが有りますか？
A. ウエット工法はアークしている時にアークシールドの中でガスを発生させ、
水を排除した所にボルトを打つので、引張試験を行っても強度は変わりません。
Ｑ. 異形スタッドの溶接実績はありますか？
Ａ. Ｄ－１３ｍｍで７４０ｍｍ
Ｄ－１６で６００ｍｍの実績が有ります。
Q. スタッドジベルは隣接のボルト又は壁等から施工可能な最小離隔距離はいくつですか？
A. ５０ｍｍです。施工可能な条件か事前判定が必要です。
Q. スタッドジベルの施工可能最大径と最小径はいくつですか？
A. 当社実績は、最大径φ１９ｍｍ・最小径φ１３ｍｍです。
Q. 水中スタッド溶接は、起重機船からでも施工可能ですか？
A. 起重機船へスタッド機材を積込んでの施工は可能ですが、精密機器の為、
湿気や水濡れ厳禁です、船上等ではスタッド溶接機器を入れるハウスが必要となります。
Q. 水中スタッド溶接で施工可能な母材の板厚はいくつですか？
A. 施工するスタッド径の1/3以上かつ5ｍｍ以上です。
上記以外のご質問につきましては、お気軽にお問い合わせください。
